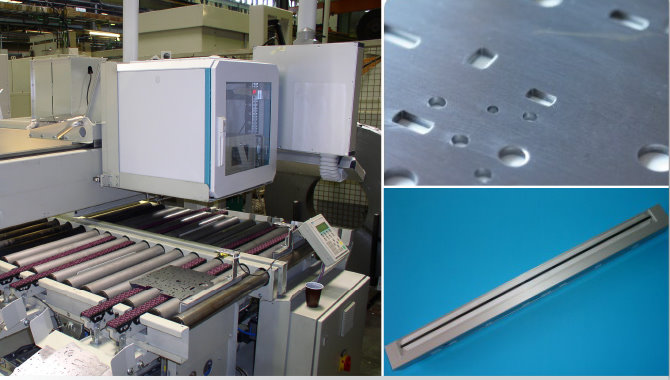

Hier wird mit einem neuen modularen, kostengünstigen Mess-Scanner eine flexible Lösung für die Vermessung und Kontrolle von ebenen Bauteilen angeboten.
Die Länge des Mess- Scanners ist variabel von 80 mm bis beispielsweise 1600 mm. Das Mess-System kann dank der hohen Auflösung von 600 dpi zudem Strukturen prüfen,
messen und gegebenenfalls Fehler im Trägermaterial wie Unebenheiten detektieren.
Auf der gesamten Prüfbreite wird das Messobjekt lückenlos mit parallelen Sichtstrahlen erfasst. Die Auswertung erfolgt über PC.

Modularer Mess-Scanner

• Hochaufloesender-Mess-Scanner
• 600 dpi
• 7000 Zeilen/s
• Parallaxenfreie Optik
• Variable Längen
• 60 MByte/s
• Triggerbar
• Robustes Industriegehäuse
• Modular, flexibel, kostengünstig

Variable Längen
Mit dem neuen modularen, flexiblen Mess-Scanner wird eine kostengünstige Lösung für die Vermessung und Kontrolle von ebenen Bauteilen angeboten.
Die Länge des Mess-Scanners ist variabel von 175 mm bis beispielsweise 3500 mm.

Flexibles Mess-System
Das Mess-System kann dank der hohen Auflösung von 600 dpi zudem Strukturen prüfen, messen und gegebenenfalls Fehler im Trägermaterial wie Unebenheiten detektieren. Auf der gesamten Prüfbreite wird das Messobjekt lückenlos mit parallelen Sichtstrahlen erfasst. Die Ansteuerung und Datenauswertung erfolgt über einen PC. Die einfache Bedienung gekoppelt mit einer Erfassungsrate bis zu 7000 Zeilen pro Sekunde erlaubt eine schnelle Generierung der Messergebnisse.

Einfache Bedienung gekoppelt mit einer Erfassungsrate bis zu 7000 Zeilen pro Sekunde erlauben eine schnelle Auswertung der Messergebnisse. Das neue Messsystem lässt sich z. B. für die Stanzblechkontrolle, Leiterplattenkontrolle, Gewebeprüfung und Druckbildkontrolle einsetzen.

Eine optionale Kamera zur Bestimmung der Werkstückorientierung erübrigt aufwändiges Positionieren von Bauteilen. Vorteil: Kostenersparnis bei der Mechanik, auf einen Gleichlaufausgleich oder Positionierhilfen kann komplett verzichtet werden.

Erweiterbarkeit
Der Mess-Scanner kann über einen seiner optisch getrennten IO-Eingänge mit einem Inkrementalgeber verbunden werden. Gleichlaufschwankungen der Transporteinrichtung während der Bildaufnahme können so ausgeglichen werden. Gleichzeitig kann die Länge der Mess-Objekte mit hoher Auflösung gemessen werden.

Der Mess-Scanner benötigt für den Start der Messung in der Regel kein gesondertes externes Signal, da er das Vorhandensein von Messobjekten selbständig erkennt. Über 2 IO-Ausgänge können Signale direkt am Sensor ausgegeben werden.

Anwendungen
Das neue Messsystem lässt sich z. B. für die Stanzblech- und Leiterplattenkontrolle sowie zur Gewebeprüfung und Druckbildkontrolle einsetzen. Dabei lassen sich Auf-, Durch- und Streiflichtbeleuchtungen realisieren.
